Nasza firma specjalizuje się w produkcji kontenerowych prefabrykowanych stacji transformatorowych, które wytwarzamy wg niemieckiej technologii zakupionej wraz z fabryką obudów betonowych od firmy SCHEIDT – potentata na skalę europejską w tej dziedzinie. Ze względu na konstrukcję i funkcjonalność, dzielimy nasze stacje na:
- stacje typu BEK z obsługą wewnętrzną (dla sieci elektroenergetycznych do 30 kV i mocy transformatora do 1600 kVA lub 2 x 1600 kVA) – z korytarzem obsługi
- stacje typu NZ z obsługą zewnętrzną (dla sieci elektroenergetycznych do 20kV i mocy transformatora 630kVA) tzw. kompaktowe. Na życzenie możemy wykonać stacje z obsługą od zewnątrz z dwoma transformatorami do 630kVA każdy.
Z uwagi na fakt, że obudowy ww. stacji wykonujemy we własnym zakresie, mamy dużą elastyczność zarówno ze względu na różnorodność gabarytów stacji i dopasowania się do wymogów Klienta, jak również ze względu na terminowość wykonania.
Stacje są architektonicznie dopasowane do swego przyszłego otoczenia, co jest możliwe dzięki różnorodnym formom i kolorystyce elewacji
zewnętrznej np. tynk mineralny, cegła klinkierowa, imitacja muru pruskiego itp., jak i różnym rodzajom dachów np. dach płaski, dach dwu- lub
czterospadowy. Przykładowe zestawienia kolorów obrazują rysunki poniżej (inna kolorystyka dostępna na życzenie klienta).
![](https://www.grupaenco.pl/wp-content/uploads/2021/05/kolor-1024x960.png)
Wyposażenie
Wszystkie elementy zbrojenia oraz elementy metalowe nie będące pod napięciem podłączone są do wspólnej szyny wyrównawczej
potencjału, która z kolei ma połączenie z uziemieniem zewnętrznym stacji. Instalacja oświetlenia stacji poprowadzona jest w rurkach izolacyjnych umieszczonych w betonie. Stacje standardowo są zaprojektowane dla transformatorów o mocy do 630 kVA, zaś w stacjach typu BEK o szerokościach 300 cm możliwe jest umieszczenie dwóch transformatorów po 1600 kVA każdy. Projektujemy i wykonujemy także budynki dla transformatorów dużych mocy – do 2000 kVA. Na życzenie Klienta możliwe jest również wyposażenie stacji w transformatory żywiczne – po uprzedniej konsultacji technicznej. Celem zapewnienia większego bezpieczeństwa obsługi do podłączenia aparatury preferujemy połączenia izolowanymi kablami miedzianymi z zastosowaniem głowic konektorowych i klem z osłonami izolacyjnymi.
Bezpieczeństwo

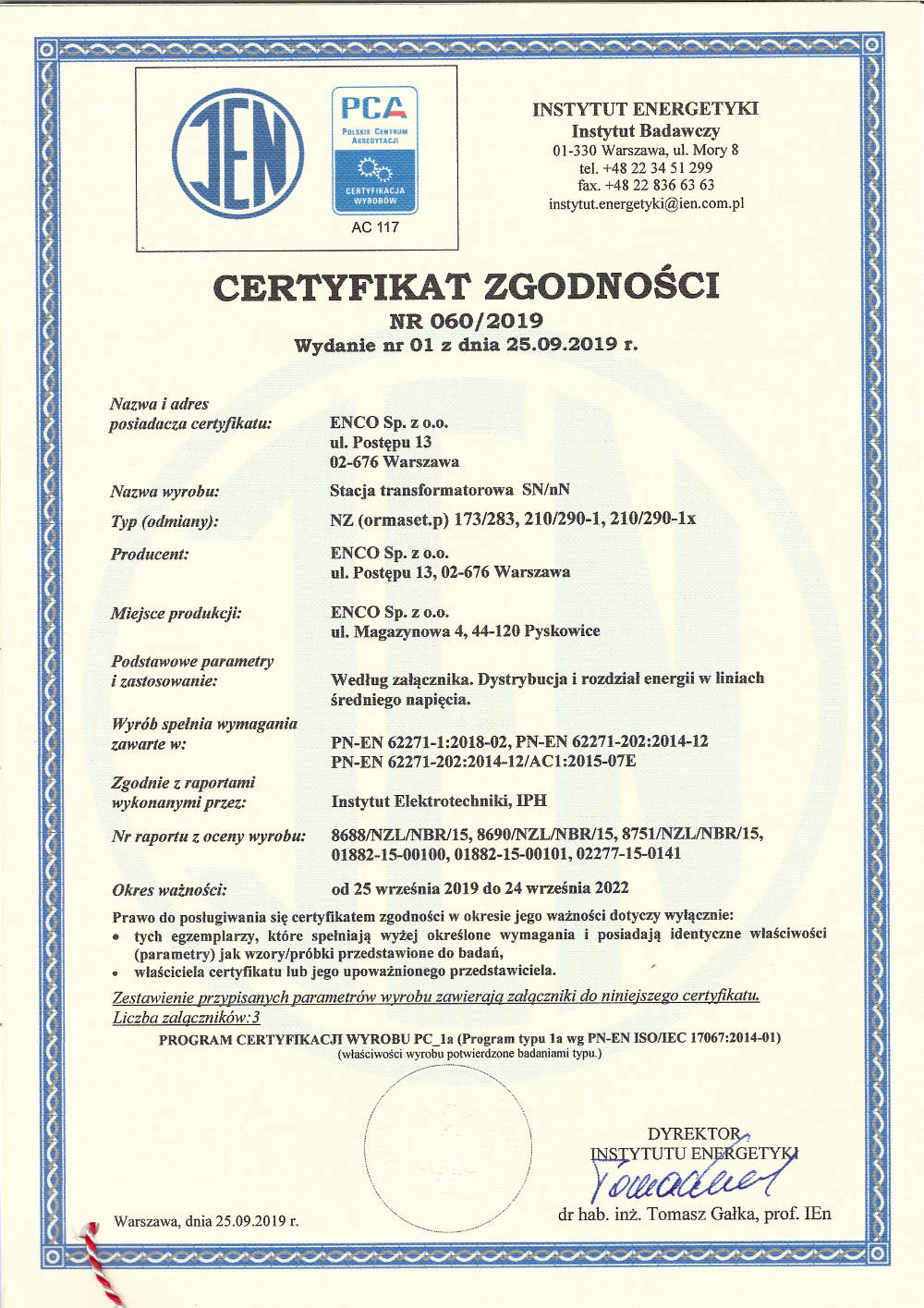

Produkowane przez naszą firmę stacje transformatorowe spełniają najnowsze wymagania norm Unii Europejskiej – w tym w zakresie łukoochronności. Oznacza to, że konstrukcje stacji zapewniają bezpieczeństwo osobom postronnym (np. przechodniom) znajdującym się w pobliżu stacji w chwili wystąpienia stanów zakłóceniowych, jakimi mogą być zwarcia łukowe. Stacje transformatorowe z obsługą zewnętrzną typu NZ zapewniają również bezpieczeństwo obsługi przy drzwiach otwartych. Rozprężenie gazów powstałych w czasie trwania zwarcia w stacjach NZ odbywa się w metalowej chłodnicy gazów umieszczonej pod rozdzielnicą SN, a w stacjach BEK przez nieznaczne (kilkucentymetrowe) uniesienie dachu. Po zmniejszeniu się ciśnienia w stacji BEK dach opada na swoje normalne położenie dzięki odpowiednim prowadnicom. Potwierdziły to badania niezależnych instytutów zgodnie z wytycznymi odpowiednich norm IEC, jak również niemieckich instytutów IPH oraz PEHLA. Stacje posiadają również Certyfikaty Zgodności Instytutu Energetyki w Warszawie oraz Aprobatę Instytutu Techniki Budowlanej.
![](https://www.grupaenco.pl/wp-content/uploads/2021/05/Certyfikat_Zgodnosci-059_NZ.jpg)
![](https://www.grupaenco.pl/wp-content/uploads/2021/05/Certyfikat_Zgodnosci_BEK_pl_wyd_02.jpg)
![](https://www.grupaenco.pl/wp-content/uploads/2021/05/Certyfikat_Zgodnosci-060_NZ.jpg)
Konstrukcja stacji
Wszystkie nasze stacje transformatorowe wykonujemy z żelbetonu C35/45. Zapewnia to bardzo dużą wytrzymałość i trwałość, a także zapobiega powstawaniu zjawiska roszenia wewnątrz obudowy. Dzięki prefabrykowanej konstrukcji stacji nie musimy wykonywać tradycyjnych fundamentów pod stację (oszczędność czasu i kosztów). Elementem każdej stacji jest prefabrykowany fundament. Może on być połączony na stałe z kioskiem stacji (stacje NZ) lub może być osobnym elementem konstrukcji (stacje BEK). Fundamenty naszych stacji transformatorowych zapewniają zarówno wodoszczelność, jak też olejoszczelność w obu kierunkach. Wydzielone w fundamentach misy olejowe przedziałów transformatorowych mogą pomieścić 100% oleju zawartego w zainstalowanym w stacji transformatorze. Do produkcji stacji używa się wyłącznie materiałów i surowców podlegających powtórnemu przetworzeniu i przyjaznych środowisku. Wszystkie materiały wykorzystywane w procesie produkcyjnym posiadają Atesty Państwowego Zakładu Higieny.
A tak powstają nasze stacje transformatorowe w fabryce w Pyskowicach – od oferty i uzgodnienia zamówienia, przez projekt, wykonanie i dostawę z opcjonalnym montażem na miejscu ich zainstalowania. Na filmie pokazane są też nasze przykładowe realizacje, w ramach których dostarczaliśmy stacje transformatorowe oraz złącza kablowe SN w obudowie betonowej.
Sterownik jest kluczem…
Realizując projekty dla energetyki zawodowej i klientów indywidualnych bazujemy tylko na sprawdzonych produktach uznanych producentów. Dostawy stacji transformatorowych i złącz kablowych coraz częściej zawierają wymogi realizacji tzw. telemechaniki. Nasza firma stosuje :
Rozwiązanie kompaktowe:
- efektywne kosztowo rozwiązanie dla mniejszych aplikacji
- jeden moduł może obsługiwać kilka łączników
- możliwość łączenia w bloki
- sprawdza się jako wskaźnik zwarcia z opcją dołożenia napędu w wybranym polu liniowym
Rozwiązanie modułowe:
- możliwość skonfigurowania do różnorodnych zastosowań
- różne źródła zasilania
- szerokie spektrum kart pomiarowych
- możliwość rozbudowy
